OVLÁDANIE CNC ZADARMO

NOVATEK 24 CONTROLER 1.0

Bezplatný Windows program na ovládanie CNC rezačiek s Arduino Mega 2560 a RAMPS 1.4.

Preskúmať funkcie ↓Kontaktovať NOVATEK ↗

100 % ZADARMO

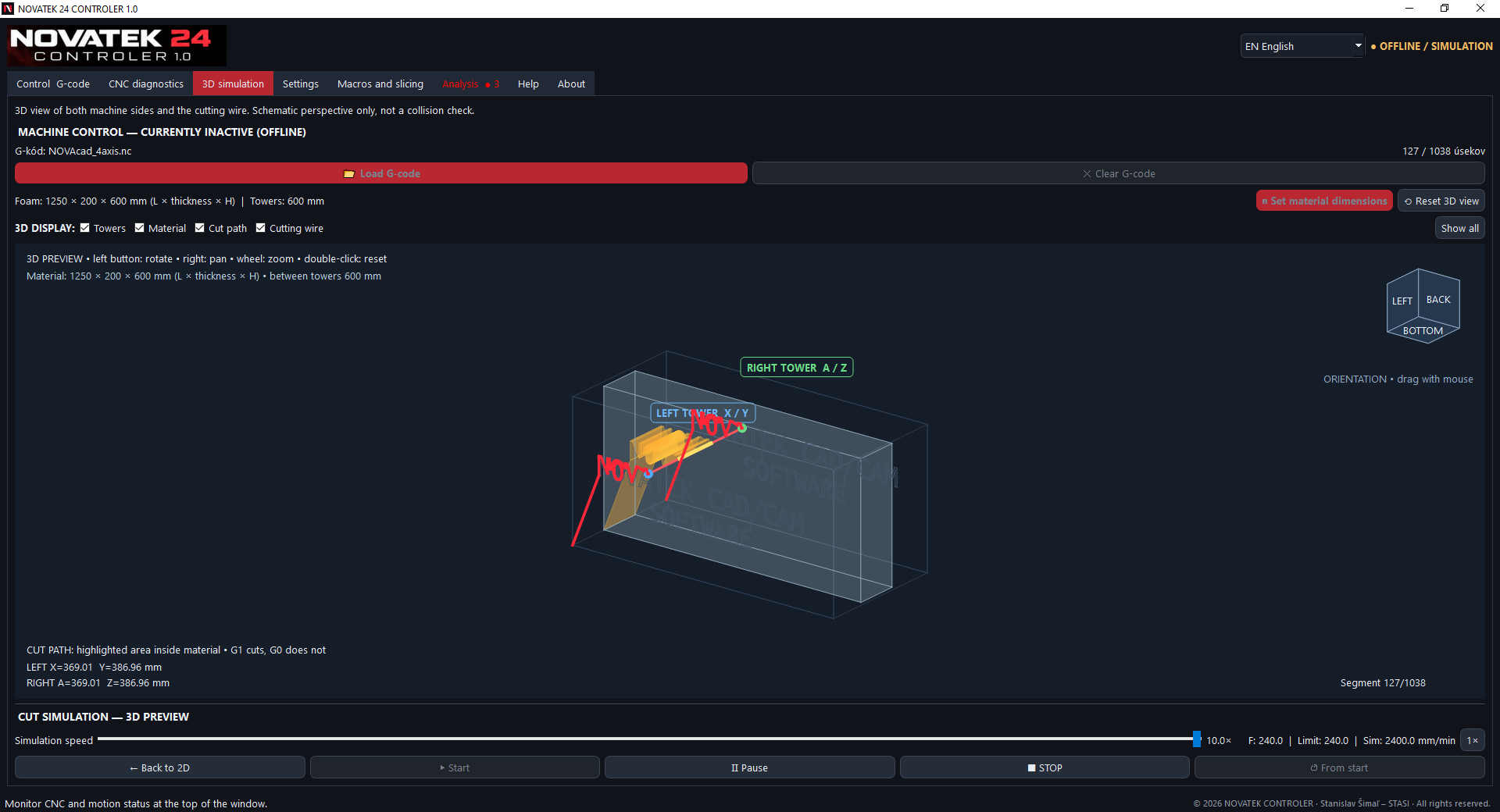

NOVATEK 24 CONTROLER – skutočná aplikácia

3 jazyky: slovenčina · čeština · angličtina.

Jazyk programu môžete kedykoľvek zmeniť v jeho nastaveniach.

FUNKCIE A MOŽNOSTI

Všetko, čo potrebujete pre CNC rezanie.

Ovládanie 2-osových a 4-osových strojov
Manuálny JOG a ovládanie osí
Načítanie a spustenie G-kódu
2D simulácia reznej dráhy
Interaktívny 3D náhľad
Nastavenia CNC stroja
Nahratie firmvéru priamo z programu
Arduino Mega 2560 + RAMPS 1.4

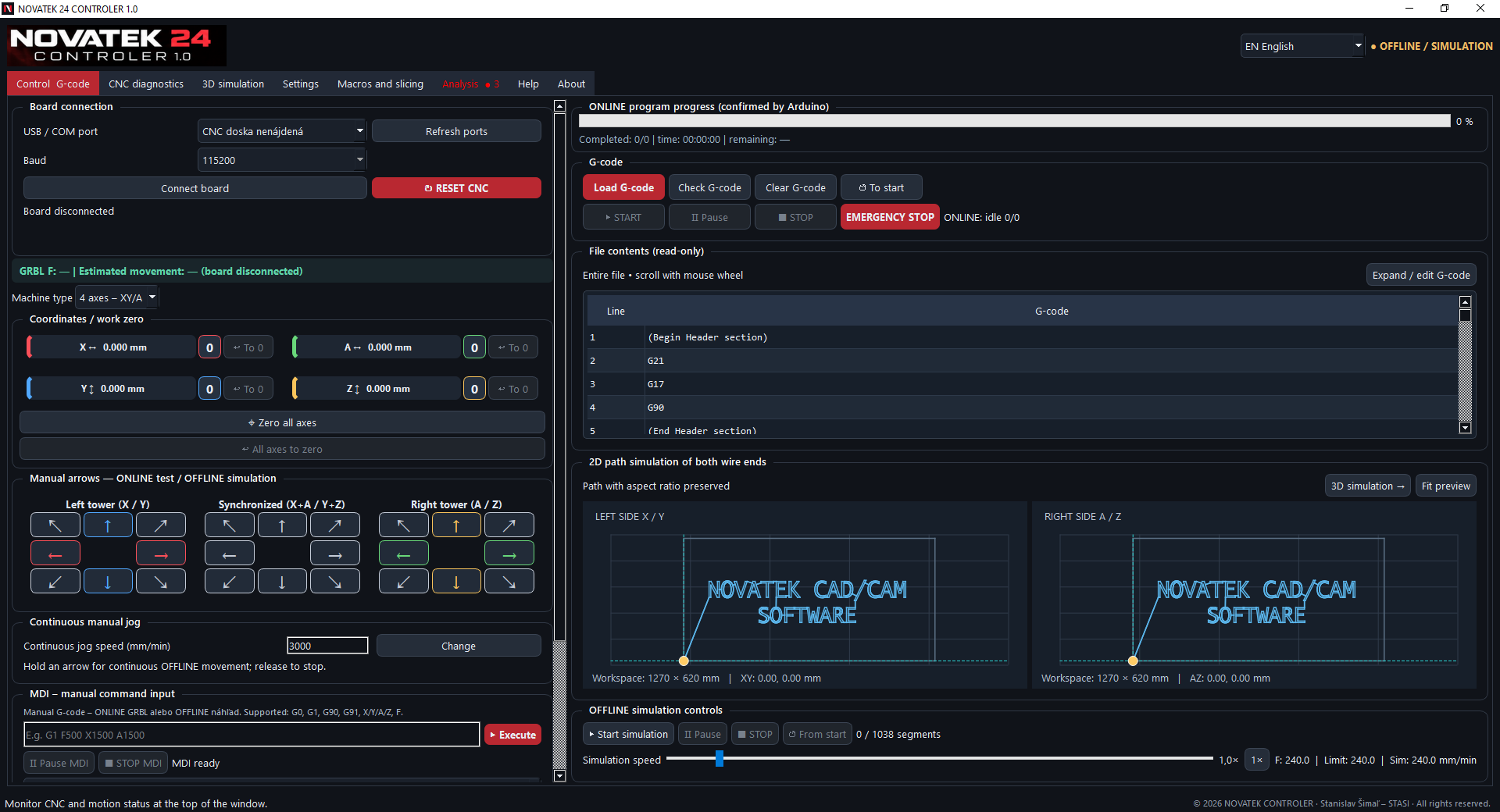

SKUTOČNÉ UKÁŽKY APLIKÁCIE

Pozrite si program v praxi.

NOVATEK 24 CONTROLER · SK

Sprievodca NOVATEK 24 CONTROLER

Od pripojenia CNC až po bezpečné spustenie G-kódu.

Čo program umožňuje

Bezplatná aplikácia pre Windows na ovládanie kompatibilných 2-osových a 4-osových CNC rezačiek polystyrénu. Obsahuje ovládanie osí (JOG), prácu s G-kódom, diagnostiku CNC, 2D/3D simuláciu, nastavenia stroja a nahrávanie podporovaného firmvéru.

Prvé pripojenie

Nainštalujte program, pripojte riadiacu dosku Arduino Mega 2560 s RAMPS 1.4 cez USB, vyberte správny sériový port a nadviažte spojenie. Pred pohybom osí skontrolujte zapojenie, smer pohybu, kroky na milimeter a pracovný priestor.

Práca s G-kódom

G-kód pripravte napríklad v NOVATEK CAD/CAM. V CONTROLERI ho načítajte, skontrolujte náhľad a simuláciu, polohu stroja a parametre rezania. Rezanie spúšťajte až po kontrole stroja a materiálu.

JOG, nastavenia a bezpečnosť

Ručným ovládaním pohybujte osami len pri voľnom pracovnom priestore. Parametre krokov, rýchlostí a smerov nastavujte podľa konkrétnej mechaniky. Horúci drôt, napájanie a pohyblivé osi predstavujú riziko úrazu alebo poškodenia. Pri nebezpečnej situácii použite fyzické núdzové vypnutie.

Firmvér a kompatibilita

Aplikácia je určená pre podporovanú konfiguráciu Arduino Mega 2560 a RAMPS 1.4. Pred nahratím firmvéru overte správnu dosku a konfiguráciu. Po nahratí znovu otestujte smery a nastavenia osí.

Riešenie problémov

Ak sa nedá pripojiť CNC, skontrolujte USB kábel, ovládač sériového portu, správny COM port, napájanie a či port nepoužíva iný program. Ak motor nereaguje, skontrolujte kabeláž, driver, napájanie a nastavenia. Pred opakovaným spustením G-kódu vždy overte aktuálnu polohu stroja.

Časté otázky

Je CONTROLER bezplatný?

Áno, program je poskytovaný bezplatne. Bezplatné používanie však neznamená právo kopírovať, upravovať alebo ďalej distribuovať inštalátor bez súhlasu autora.

Potrebujem internet na používanie?

Na samotné ovládanie pripojeného CNC sa štandardne používa lokálne USB spojenie. Internet môže byť potrebný na stiahnutie programu alebo aktualizácií; nezamieňajte si ho s online licencovaním CAD/CAM.

Akú dosku môžem použiť?

Program je určený pre podporovanú zostavu Arduino Mega 2560 s RAMPS 1.4 a zodpovedajúcim firmvérom.

Podporuje 2 a 4 osi?

Áno, podľa konfigurácie stroja a nahraného firmvéru.

Ako pripravím G-kód?

Napríklad v NOVATEK CAD/CAM. Pred rezaním ho vždy skontrolujte v simulácii.

Čo ak program nevidí CNC?

Overte USB, COM port, napájanie, ovládače a to, či sériový port nepoužíva iná aplikácia.

Môžem zmeniť jazyk?

Áno, slovenčinu, češtinu a angličtinu možno prepínať v nastaveniach programu.

Môžem program ďalej šíriť?

Nie bez predchádzajúceho súhlasu držiteľa práv. Odkazujte radšej na oficiálnu stránku NOVATEK.

NOVATEK 24 CONTROLER · CS

Průvodce NOVATEK 24 CONTROLER

Od připojení CNC po bezpečné spuštění G-kódu.

Co program umí

Bezplatná aplikace pro Windows pro ovládání kompatibilních 2osých a 4osých CNC řezaček polystyrenu. Obsahuje ovládání os (JOG), práci s G-kódem, diagnostiku CNC, 2D/3D simulaci, nastavení stroje a nahrávání podporovaného firmwaru.

První připojení

Nainstalujte program, připojte řídicí desku Arduino Mega 2560 s RAMPS 1.4 přes USB, zvolte správný sériový port a připojte se. Před pohybem os zkontrolujte zapojení, směr pohybu, kroky na milimetr a pracovní prostor.

Práce s G-kódem

G-kód připravte například v NOVATEK CAD/CAM. V CONTROLERU jej načtěte, zkontrolujte náhled a simulaci, polohu stroje a parametry řezání. Řezání spusťte až po kontrole stroje a materiálu.

JOG, nastavení a bezpečnost

Ručně pohybujte osami pouze při volném pracovním prostoru. Kroky, rychlosti a směry nastavte podle konkrétní mechaniky. Horký drát, napájení a pohyblivé osy mohou způsobit zranění nebo škodu. V nebezpečí použijte fyzické nouzové vypnutí.

Firmware a kompatibilita

Aplikace je určena pro podporovanou konfiguraci Arduino Mega 2560 a RAMPS 1.4. Před nahráním firmwaru ověřte správnou desku a konfiguraci. Poté znovu otestujte směry a nastavení os.

Řešení problémů

Při problému s připojením zkontrolujte USB kabel, ovladač sériového portu, správný COM port, napájení a zda port nepoužívá jiný program. Pokud motor nereaguje, zkontrolujte kabeláž, driver, napájení a nastavení. Před opětovným spuštěním G-kódu ověřte polohu stroje.

Časté dotazy

Je CONTROLER zdarma?

Ano. Bezplatné používání ale neznamená právo instalátor kopírovat, upravovat nebo dále distribuovat bez souhlasu autora.

Potřebuji internet?

Pro běžné ovládání připojeného CNC se používá místní USB spojení. Internet může být potřebný pro stažení nebo aktualizace; nejde o online licencování CAD/CAM.

Jakou desku mohu použít?

Podporovanou sestavu Arduino Mega 2560 s RAMPS 1.4 a odpovídajícím firmwarem.

Podporuje 2 a 4 osy?

Ano, podle konfigurace stroje a firmwaru.

Jak připravím G-kód?

Například v NOVATEK CAD/CAM. Před řezáním jej zkontrolujte v simulaci.

Co když program nevidí CNC?

Zkontrolujte USB, COM port, napájení, ovladače a jiné aplikace používající port.

Mohu změnit jazyk?

Ano, slovenštinu, češtinu a angličtinu lze měnit v nastavení.

Mohu program dále šířit?

Ne bez předchozího souhlasu držitele práv. Sdílejte raději odkaz na oficiální web NOVATEK.

NOVATEK 24 CONTROLER · EN

NOVATEK 24 CONTROLER user guide

From connecting your CNC machine to safely running G-code.

What the application does

Free Windows software for controlling compatible 2-axis and 4-axis polystyrene hot-wire CNC machines. It includes axis jogging, G-code execution, CNC diagnostics, 2D/3D simulation, machine settings and supported firmware flashing.

First connection

Install the application, connect an Arduino Mega 2560 with RAMPS 1.4 via USB, select the correct serial port and connect. Before moving any axis, verify wiring, direction, steps per millimeter and available machine travel.

Working with G-code

Prepare G-code in a tool such as NOVATEK CAD/CAM. Load it into CONTROLER, review the preview and simulation, machine position and cutting settings. Start cutting only after checking the machine and material.

Jogging, settings and safety

Jog axes only when the work area is clear. Configure steps, speed and directions for your actual machine. The hot wire, electrical supply and moving axes can cause injury or damage. Use a physical emergency stop in hazardous situations.

Firmware and compatibility

The application targets a supported Arduino Mega 2560 and RAMPS 1.4 configuration. Verify board and configuration before flashing firmware. Retest axis directions and settings afterwards.

Troubleshooting

If connection fails, check the USB cable, serial drivers, correct COM port, power and whether another application has opened the port. If a motor does not move, check wiring, driver, power and settings. Always confirm machine position before restarting a G-code job.

Frequently asked questions

Is CONTROLER free?

Yes. Free use does not grant permission to copy, modify or redistribute the installer without the copyright holder’s consent.

Do I need internet?

Normal machine control uses a local USB connection. Internet may be needed for downloads or updates; this is different from CAD/CAM online license verification.

Which controller board is supported?

A supported Arduino Mega 2560 and RAMPS 1.4 setup with compatible firmware.

Does it support 2 and 4 axes?

Yes, depending on machine and firmware configuration.

How do I create G-code?

For example, with NOVATEK CAD/CAM. Always review the simulation before cutting.

What if the software cannot see my CNC?

Check USB, COM port, power, drivers and other programs using the serial port.

Can I change the language?

Yes, Slovak, Czech and English are available in application settings.

May I redistribute the application?

Not without prior permission from the rights holder. Share a link to the official NOVATEK website instead.

NOVATEK SOFTWARE

Pripravení začať?

Aplikácia NOVATEK 24 CONTROLER je dostupná bezplatne pre Windows.

Stiahnuť inštalátor pre Windows (.exe) ↓
